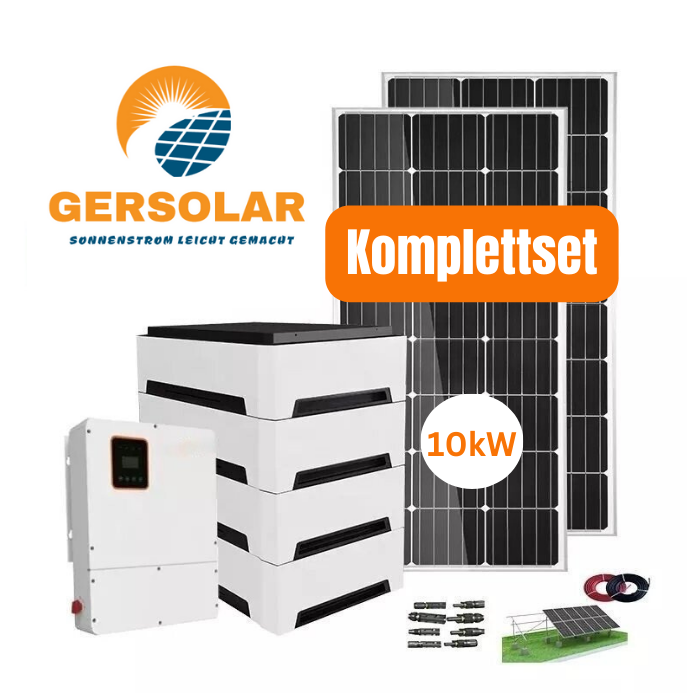

10 kW PV-Anlage , 2 x Powerwall 51.2V 100Ah, 10 kWh, Ja Solar Module + Montagesystem

10 kW PV-Anlage mit 2 x Powerwall 51.2V 100Ah, 10 kWh Speicher & Ja Solar Modulen inkl. Montagesystem

---

Allrounder Hybrid Solaranlage: Netz- und Insel-KopplungEntdecken Sie unsere vielseitige Hybrid-Solaranlage, die sich als wahres Multitalent in der Energiegewinnung und -verwaltung präsentiert. Diese kraftvolle Anlage kann sowohl im Inselbetrieb zusammen mit Batterien funktionieren als auch überflüssige Energie effizient ins Netz einspeisen.

---

---

Hauptmerkmale:

---

• Nachträgliche Erweiterung: Die Anlage ist flexibel konzipiert, sodass Sie die Möglichkeit haben, sowohl die Speichergröße als auch den Wechselrichter nachträglich zu erweitern, um die Systemkapazität zu erhöhen.
• Notstromfähigkeit: Unser Wechselrichter ist notstromfähig, was eine konstante Energieversorgung sicherstellt, selbst wenn das Hauptnetz ausfällt.
• Vielseitige Auslegung: Mit drei Strings ist die Anlage optimal für die Auslegung von Ost-West-Süd geeignet, was eine effiziente Energieerfassung aus verschiedenen Richtungen ermöglicht.

---

Optimale Energieverwaltung :

---

Die Anlage kann eine beeindruckende Höchstleistung von 10.000 Watt erreichen und bietet Ihnen die Möglichkeit, den erzeugten Solarstrom entweder ins Netz einzuspeisen oder für den Eigenverbrauch zu speichern. Nicht verbrauchter Strom kann somit auch zurück ins Netz fließen.

---

Lieferumfang:

---

• 1 Stück X 10 kW MPPT Hybrid-Wechselrichter 3-phasig von DEYE.
• 2 Stück X Powerwall 51.2V 100Ah 5,12 kWh Lithium Speichersystem
• 24 Stück X 410 Watt full black Solarmodule von Ja Solar
• 8 x 3U-Halterungen (einfache Stapelhalterungen, Höhe 187 mm)
• Smart Meter speziell für unseren Wechselrichter
• 1 x Überspannungsschutz-Komplettpaket, bestehend aus mehreren Komponenten
• Alle notwendige Kabel & Leitungsschutzschalter
• Eine individuelle Dachplanung
• 6 mm² Solarmodul-Anschlusskabel, 200 Meter
• 4x Multi-Contact MC4 Kupplungsbuchse FEMALE /KBT4/6II-UR(konfigurierbar)
• 1 Stück X Wandverteiler & FI-Schutzschalter
• Sicherungsautomat 3 Polig & Sicherungsautomat 2 Polig
• WiFi Modul zur Internetüberwachung mit Echtzeitüberwachung
• Inklusive komplettem Montagesystem für Flachdächer sowie Pfannendächer oder Blechdächer, Walmdächer und Biberschwanzdächer

---

1 Stück X 10 kW MPPT Hybrid-Wechselrichter 3 Phasiger Netz-Wechselrichter

---

Deye Hybridwechselrichter:

SUN 8/10/12K-SG ist ein brandneuer dreiphasiger Hybrid-Wechselrichter mit niedriger Batteriespannung , der ein sicheres und zuverlässiges System gewährleistet. Mit kompaktem Design und hoher Leistungsdichte unterstützt diese Serie ein DC/AC-Verhältnis von 1,3 und spart damit Investitionen in das Gerät. Er unterstützt einen dreiphasigen unsymmetrischen Ausgang und erweitert damit die Anwendungsszenarien. Ausgestattet mit CAN-Anschluss (x2) BMS und parallel, x1 RS485-Anschluss für BMS, x1 RS232-Anschluss für die Fernsteuerung, x1 DRM-Anschluss, die das System intelligent und flexibel macht.

• Ferngesteuerte Abschaltfunktion

• Intelligente Überwachungsplattform

Dank der intelligenten Überwachungsplattform unterstützen die Wechselrichter der Deye-Serie die sofortige Fernabschaltung, wenn ein Fehler auftritt, die Einstellung der Parameter und die Aktualisierung der FW aus der Ferne, was den Betrieb der PV-Anlage erleichtert.

---

Produktmerkmale :

• 48V Niederspannungsbatterie, Transformatorisolationsdesign
• 6 Zeiträume zum Laden/Entladen des Akkus
• max. Lade-/Entladestrom von 240A
• DC-Kopplung und AC-Kopplung zur Nachrüstung bestehender Solaranlagen
• Unterstützt die Speicherung von Energie aus dem Dieselgenerator
• Unterstützt dreiphasigen unsymmetrischen Ausgang
• Einzigartige Smart Load Anwendung und Netzspitzenreduzierungsfunktion

---

Technische Daten :

---

• Batteriespannungsbereich: 40 ~ 60 V
• max. Ladestrom: 210 A
• max. Entladestrom: 210 A
• Ladekurve: 3 Stufen / Ausgleich
• Externer Temperatursensor: Ja
• Ladestrategie für Li-Ion-Akkus: Selbstadaption an BMS
• max. DC-Eingangsleistung: 13000 W
• Nenn-PV-Eingangsspannung: 550 V (160 ~ 800 V)
• Anlaufspannung: 160 V
• MPPT-Bereich: 200 - 650 V
• Volllast-Gleichspannungsbereich: 350 - 650 V
• PV-Eingangsstrom: 34 A 17 A
• max. PV-ISC: 34 A 17 A
• Anzahl MPPT/Strings pro MPPT: 2/2 1
• AC-Nennleistung und USV-Leistung: 10000 W
• max. AC-Ausgangsleistung: 11000 W
• Spitzenleistung (außerhalb des Netzes): 2-fache Nennleistung, 10 S
• AC-Ausgangsnennstrom: 15,2 A
• max. Wechselstrom: 22,7 A
• max. Kontinuierlicher Wechselstrom-Passtrough: 45 A
• Ausgangsfrequenz und Spannung: 50/60 Hz; 3L/N/PE 220/380Vac, 230/400Vac
• Rastertyp: Drei Phasen
• Stromklirrfaktor: Klirrfaktor < 3% (lineare Last < 1,5 %)
• max. Effizienz: 97,60 %
• Euro-Effizienz: 97,00 %
• MPPT-Effizienz: 99,90 %
• Blitzschutz am PV-Eingang: Integriert
• Anti-Islanding-Schutz: Integriert
• Isolationswiderstandserkennung: Integriert
• Verpolungsschutz des PV-String-Eingangs: Integriert
• Fehlerstromüberwachungseinheit: Integriert
• Überstromschutz am Ausgang: Integriert
• Kurzschlussschutz am Ausgang: Integriert
• Überspannungsschutz am Ausgang: Integriert
• Überspannungsschutz: Gleichstrom Typ II / Wechselstrom Typ II
• Netzregulierung: CEI 0-21, VDE-AR-N 4105, NRS 097, IEC 62116, IEC 61727, G99, G98, VDE 0126-1-1, RD 1699, C10-11
• Sicherheit EMV / Standard: IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
• Betriebstemperaturbereich: -45 ~ 60 °C, >45 °C Derating
• Kühlung: Intelligente Kühlung
• Rauschen: <45 dB
• Kommunikation mit BMS: RS485; CAN
• Gewicht: 34,5 kg
• Größe WxHxT: 422x702x281 mm
• Schutzgrad: IP65
• Installationsstil: An der Wand montiert

---

Deye Betriebsanleitung 8, 10 & 12kw

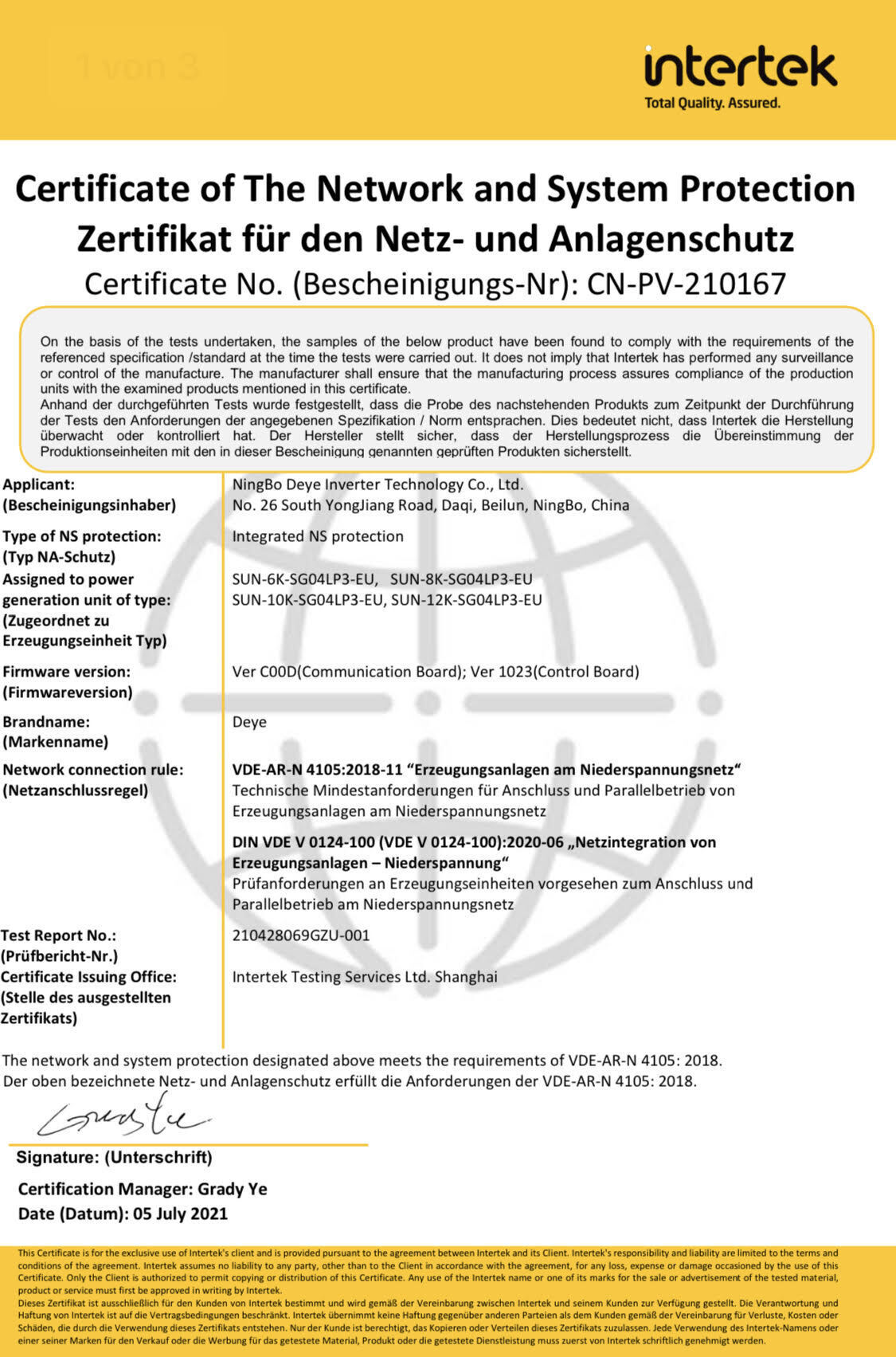

Zertifikat für den Netz- und Anlagenschutz

DEYE Einheitenzertifikat

---

2 Stück X Lithium Speichersystem SE-G5.1 Pro Powerwall 51.2V 100Ah 5,12 kWh

---

Niederspannungs-Serie (NS) - SE-G5.1 Pro-B

• Sicherheit gewährleistet durch kobaltfreie Lithium-Eisenphosphat-Batterietechnologie (LFP): Langanhaltende Sicherheit, hohe Effizienz und Leistungsdichte.
• Integriertes intelligentes Batteriemanagementsystem (BMS) für umfassenden Schutz.
• Zuverlässig und leistungsstark dank hoher Entladeleistung. IP20 zertifiziert für natürliche Kühlung, breiter Betriebstemperaturbereich von -20 °C bis 55 °C.
• Flexibel und erweiterbar mit modularem Aufbau für bis zu 64 parallele Einheiten und maximale Kapazität von 327 kWh.
• Ideal für private und kommerzielle Anwendungen zur Steigerung des Eigenverbrauchs.
• Praktische Funktionen wie automatische Vernetzung, einfache Wartung und Fernüberwachung. Firmware-Updates über USB-Laufwerk unterstützt.
• Umweltfreundlich mit Verwendung von ungiftigen und schadstofffreien Materialien.
• Drei flexible Montagemöglichkeiten: Rackmontage, Wandmontage und Bodenmontage zur Platzersparnis.

---

Produktbeschreibung:

---

Der SE-G5.1 Pro-B ist eine innovative Lösung für private und kommerzielle Anwendungen und unterstreicht Deyes führende Position in der High-End-Industrie für umweltfreundliche Elektronik. Er setzt neue Maßstäbe in Sachen Batterietechnologie und Frequenzumwandlungs-Steuerungskerntechnologie.

Hauptmerkmale der SE-G5.1 Pro-B Heimbatteriespeichersysteme:

Die SE-G5.1 Pro-B Heimbatteriespeichersysteme setzen auf kobaltfreie Lithium-Eisenphosphat-Batterietechnologie (LFP), die Sicherheit, Effizienz und Langlebigkeit gewährleistet. Ein intelligentes Batteriemanagementsystem (BMS) bietet umfassenden Schutz und sorgt für Zuverlässigkeit und Langlebigkeit.

Die Systeme sind für hohe Entladeleistung ausgelegt und können in einem breiten Temperaturbereich von -20 °C bis 55 °C betrieben werden. Durch ihren modularen Aufbau können sie einfach erweitert werden und bieten Platz für bis zu 64 parallele Einheiten mit einer maximalen Kapazität von 327 kWh. Dadurch eignen sie sich ideal zur Steigerung des Eigenverbrauchs sowohl für private als auch kommerzielle Anwendungen.

Die automatische Vernetzung der Batteriemodule ermöglicht eine einfache Wartung und Fernüberwachung. Firmware-Updates können bequem über ein USB-Laufwerk durchgeführt werden, um sicherzustellen, dass die Systeme stets auf dem neuesten Stand sind.

Der SE-G5.1 Pro-B verwendet ausschließlich ungiftige und schadstofffreie Materialien und entspricht damit dem Trend zu umweltfreundlicheren Energielösungen.

Die Systeme bieten drei flexible Montagemöglichkeiten (Rackmontage, Wandmontage und Bodenmontage), um Platz zu sparen und eine nahtlose Integration in bestehende Anlagen zu gewährleisten.

Technische Daten:

Modell: SE-G5.1 Pro-B

Hauptparameter:

• Batteriechemie: LiFePO4
• Kapazität (Ah): 100
• Skalierbarkeit: Max. 64 Stück parallel (327 kWh)
• Nennspannung (V): 51,2
• Betriebsspannung (V): 43,2~57,6
• Nennenergie (kWh): 5,12
• Nutzbare Energie (kWh): 4,6
• Lade-/Entladestrom (A): Empfohlen 50, maximal 100, Spitzenwert (2 Minuten, 25 ℃) 150
• Anderer Parameter:
• Entladungstiefe empfohlen: 90%
• Abmessungen (B/H/T, mm): 440*133*540
• Ungefähres Gewicht (kg): 45
• Master-LED-Anzeige: 5LED (SOC:20%~SOC100%), 3LED (Betrieb, Alarmierung, Schutz)
• IP-Schutzart des Gehäuses: IP20
• Betriebstemperatur: Ladung: 0~55℃ (Optionale Heizung: -20℃~55℃), Entladung: -20℃~55℃
• Lagertemperatur: 0~35℃
• Feuchtigkeit: 5%~95%
• Höhe: ≤2000m
• Lebensdauer: ≥6000 (25℃±2℃,0,5C/0,5C,90%DOD,70%EOL)
• Installation: Wandmontage, Bodenmontage, Rackmontage (19-Zoll-Standardschrank, Schranktiefe ≥600 mm)
• Kommunikationsanschluss: CAN2.0, RS485
• Garantiezeit: 10 Jahre
• Energiedurchsatz: 16MWh@70%EOL
• Zertifizierung: UN38.3, IEC62619, CE, UK, VDE2510-50, CEI 0-21, FCC, UL1973, UL9540A

---

24 x 410 Watt JA Solar JAM54S31-410/GR (11BB) 410Wp - 108 zelliges monokristallines Solarmodul , 11 Busbars, Fullblack, Deep Blue 3.0 Light

---

JA Solar JAM54S31-410/GR 410 Wp Fullblack

Das JA Solar JAM54S31-410/GR ist ein monokristallines Solarmodul mit 410 Watt und 108 Zellen, das mit der innovativen 11 Busbar-Technologie und der DeepBlue 3.0 Light-Technologie ausgestattet ist. Dieses Fullblack-Modul bietet höchste Effizienz und Leistung für PV-Dachprojekte sowohl im gewerblichen als auch im privaten Bereich.

Vorteile des DeepBlue 3.0 Light-Moduls

Das DeepBlue 3.0 Light-Modul vereint die bewährten Vorteile der DeepBlue 3.0-Technologie mit den praktischen Anforderungen von PV-Dachanlagen. Es ermöglicht eine höhere Installationskapazität, niedrigere BOS-Kosten (Balance of System) und somit eine höhere Investitionsrendite. Mit einer Massenproduktionseffizienz von über 21,3% bietet das Modul eine höhere Leistung pro Flächeneinheit und Gewichtseinheit, was zu einer optimalen Dachnutzung und Tragfähigkeit führt. Dank des niedrigeren Spannungswerts im Vergleich zu anderen Modulen können mehr Einzelstrangmodule installiert werden, was die BOS-Kosten weiter senkt.

---

Highlights des Full black Moduls

---

• Garantierte positive Leistungstoleranz von 0-5 Wp: Für verlässliche Leistung und maximale Energieausbeute.
• 15 Jahre Herstellergarantie: Langfristige Sicherheit und Schutz.
• Höchste Modulleistung: Ausgewählte Technologien und geprüfte Materialien garantieren maximale Effizienz.
• Druckbelastung: 5400 Pa auf der Vorderseite und 2400 Pa auf der Rückseite des Moduls.
• Niedriger Temperaturkoeffizient: Positiver Einfluss auf den Ertrag bei höheren Modultemperaturen.
• Exzellente Schwachlicht-Performance: Maximale Energieausbeute auch bei schlechten Lichtverhältnissen.
• 11 Bus-Bar-Technologie: Für bessere Stromverteilung und höhere Zuverlässigkeit.
• Hochwertige Anschlussdose und Steckersysteme: Für eine einfache und sichere Installation.

---

Garantieinformationen

---

• 15 Jahre Produktgarantie: Sicherstellung der Qualität und Zuverlässigkeit des Moduls.
• 25 Jahre lineare Leistungsgarantie: Mit einer jährlichen Leistungsreduzierung von nur 0,6%, was langfristige Leistung und Ertrag garantiert.

---

Technische Daten

---

• DC Leistung: 410 Wp
• Hersteller: JA Solar
• Modulbreite (mm): 1134
• Modulkategorie: Fullblack, Glas-Folie
• Modullänge (mm): 1722
• Rahmenfarbe: Schwarz
• Rahmenhöhe (mm): 30
• Zellen: 108 Zellen
• Zelltyp: Monokristallin

---

Nennleistung:	[Wp]	410
Nennspannung:	[V]	31,45
Nennstrom:	[A]	13,04
Kurzschlußstrom:	[A]	13,95
Leerlaufspannung:	[V]	37,32
Systemspannung:	[V]	1500
Modulwirkungsgrad:	[%]	21,0
Zelltyp:		monokristallin
Steckertyp:		MC4 EVO2
Maße (LxBxH):	[mm]	1722 x 1134 x 30
Gewicht:	[kg]	19,5

---

Garantie

---

• Photovoltaikmodule: Ja Solar 15 Jahre Produktgarantie, 25 Jahre lineare Leistungsgarantie
• Wechselrichter: 10 Jahre Garantie
• Batteriespeicher: 10 Jahre

---

Verfügbare Downloads:

---

• Ja Solar Photovoltaik-Module
• DEYE Betriebsanleitung herunterladen
• DEYE Certificate of Conformity
• Zertifikat für den Netz- und Anlagenschutz

• Downloadbereich Wechselrichter

• Downloadbereich Lithium Speicher
• CE & TÜV Zertifikate
• Datenblätter
• Garantiebedingung
• Montageanweisung
• Zertifikate

Sie haben noch Fragen? Bitte rufen Sie uns unter 06131 307 62 69 an, wir helfen Ihnen gern weiter.

---
