Carport-Solardach-Komplettset: 6,450 kW Hybrid-Solaranlage mit dreiphasigem Netz-Wechselrichter und Glas-Glas Full-Black-Module

• Diese Solaranlage ist nachträglich erweiterbar.
• Der Wechselrichter kann nachträglich erweitert werden
• Der Wechselrichter ist Notstromfähig

Wichtige Informationen zur Bearbeitung Ihrer Bestellung:

Um Ihre Bestellung zügig und korrekt zu bearbeiten, benötigen wir die folgenden Projektangaben:

• Maximale Windgeschwindigkeit / Schneelast in Ihrer Region:
  (z. B. 35 m/s, 1,4 kN/m²)
• Neigungswinkel der Solaranlage:
  (0-60°)
• Fundamentart:
  (Betonfundament oder Erdschraube)
• Gewünschte Bodenfreiheit:
  (z. B. 2,5 m)
• Ausrichtung der Solarmodule:
  (Vertikal oder Horizontal)

Solarstrom einspeisen oder selbst verbrauchen:

Die Hybrid Solaranlage hat eine Höchstleistung von 6450 Watt und verfügt über zwei Funktionen: Die Anlage ermöglicht, dass der Strom in das Netz einspeisst wird oder gespeichert und selbst verbraucht werden kann.

Lieferumfang :

• 1 Stück X 8kW MPPT Hybrid-Wechselrichter 3 Phasige Netz-Wechselrichter von DEYE.
• 15 Stück X 430 Watt Full Black GLAS/GLAS Solarmodule von JA SOLAR
• 1 X GES Carport Komplettset für 15 Module- für 2 Autos
• Alle notwendige Kabel & Leitungsschutzschalter
• Neu : Smart Meter speziell für unseren Wechselrichter
• Neu: 1 x Überspannungsschutz- Komplettpaket , bestehend aus mehreren Komponenten
• 6 mm² Solarmodul-Anschlusskabel, 100 Meter
• WiFi Modul zur Internetüberwachung mit Echtzeitüberwachung
• 4x Multi-Contact MC4 Kupplungsbuchse FEMALE /KBT4/6II-UR(konfigurierbar)
• 1 Stück X Wandverteiler & FI-Schutzschalter
• Sicherungsautomat 3 Polig & Sicherungsautomat 2 Polig

1 Stück X 8kW MPPT Hybrid-Wechselrichter 3 Phasiger Netz-Wechselrichter:

Deye Hybridwechselrichter:

SUN 5/6/8/10/12K-SG ist ein brandneuer dreiphasiger Hybrid-Wechselrichter mit niedriger Batteriespannung , der ein sicheres und zuverlässiges System gewährleistet. Mit kompaktem Design und hoher Leistungsdichte unterstützt diese Serie ein DC/AC-Verhältnis von 1,3 und spart damit Investitionen in das Gerät. Er unterstützt einen dreiphasigen unsymmetrischen Ausgang und erweitert damit die Anwendungsszenarien. Ausgestattet mit CAN-Anschluss (x2) BMS und parallel, x1 RS485-Anschluss für BMS, x1 RS232-Anschluss für die Fernsteuerung, x1 DRM-Anschluss, die das System intelligent und flexibel macht.

Produktmerkmale:

• 48V Niederspannungsbatterie, Transformatorisolationsdesign
• 6 Zeiträume zum Laden/Entladen des Akkus
• max. Lade-/Entladestrom von 240A
• DC-Kopplung und AC-Kopplung zur Nachrüstung bestehender Solaranlagen
• Unterstützt die Speicherung von Energie aus dem Dieselgenerator
• Unterstützt dreiphasigen unsymmetrischen Ausgang
• Einzigartige Smart Load Anwendung und Netzspitzenreduzierungsfunktion

Technische Daten:

• Batteriespannungsbereich: 40 ~ 60 V
• max. Ladestrom: 190 A
• max. Entladestrom: 190 A
• Ladekurve: 3 Stufen / Ausgleich
• Externer Temperatursensor: Ja
• Ladestrategie für Li-Ion-Akkus: Selbstadaption an BMS
• max. DC-Eingangsleistung: 10400 W
• Nenn-PV-Eingangsspannung: 550 V (160 ~ 800 V)
• Anlaufspannung: 160 V
• MPPT-Bereich: 200 - 650 V
• Volllast-Gleichspannungsbereich: 350 - 650 V
• PV-Eingangsstrom: 13 A
• max. PV-ISC: 17 A
• Anzahl MPPT/Strings pro MPPT: 2/1 1
• AC-Nennleistung und USV-Leistung: 8000 W
• max. AC-Ausgangsleistung: 8800 W
• Spitzenleistung (außerhalb des Netzes): 2-fache Nennleistung, 10 S
• AC-Ausgangsnennstrom: 12,1 A
• max. Wechselstrom: 18,2 A
• max. Kontinuierlicher Wechselstrom-Passtrough: 45 A
• Ausgangsfrequenz und Spannung: 50/60 Hz; 3L/N/PE 220/380Vac, 230/400Vac
• Rastertyp: Drei Phasen
• Stromklirrfaktor: Klirrfaktor < 3% (lineare Last < 1,5 %)
• max. Effizienz: 97,60 %
• Euro-Effizienz: 97,00 %
• MPPT-Effizienz: 99,90 %
• Blitzschutz am PV-Eingang: Integriert
• Anti-Islanding-Schutz: Integriert
• Isolationswiderstandserkennung: Integriert
• Verpolungsschutz des PV-String-Eingangs: Integriert
• Fehlerstromüberwachungseinheit: Integriert
• Überstromschutz am Ausgang: Integriert
• Kurzschlussschutz am Ausgang: Integriert
• Überspannungsschutz am Ausgang: Integriert
• Überspannungsschutz: Gleichstrom Typ II / Wechselstrom Typ II
• Netzregulierung: CEI 0-21, VDE-AR-N 4105, NRS 097, IEC 62116, IEC 61727, G99, G98, VDE 0126-1-1, RD 1699, C10-11
• Sicherheit EMV / Standard: IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
• Betriebstemperaturbereich: -45 ~ 60 °C, >45 °C Derating
• Kühlung: Intelligente Kühlung
• Rauschen: <45 dB
• Kommunikation mit BMS: RS485; CAN
• Gewicht: 34,5 kg
• Größe WxHxT: 422x702x281 mm
• Schutzgrad: IP65
• Installationsstil: An der Wand montiert

Deye Betriebsanleitung 8, 10 & 12kw
Zertifikat für den Netz- und Anlagenschutz
DEYE Einheitenzertifikat

15 Stück X 430 Watt Full Black GLAS/GLAS Solarmodule von JA SOLAR

JA Solar Holdings Co., Ltd. – Ihr Partner für erstklassige Solarprodukte

Die JA Solar Full Black JAM54D41-430/LB sind die perfekte Wahl für leistungsstarke Photovoltaik-Glasmodule. Dank ihrer innovativen Bifacial-Technologie und erstklassigen Herstellungsverfahren setzen sie neue Maßstäbe in der Solarindustrie. Diese Module beeindrucken nicht nur durch ihre ästhetische Erscheinung, sondern auch durch ihre hervorragende Effizienz.

Die JA Solar Module JAM54D41-430/LB verwenden fortschrittliche Glasinnovationen, um Sonnenenergie von beiden Seiten des Moduls zu nutzen. Das bedeutet, dass sie nicht nur von direktem Sonnenlicht profitieren, sondern auch von reflektiertem Licht auf der Rückseite des Moduls Energie erzeugen können.

In vollständigem Schwarz gehalten für eine nahtlose Integration und herausragende Leistung:

• Ästhetische Integration: Mit ihrem vollständig schwarzen Design fügen sich diese Solar-Glasmodule perfekt in jede Umgebung ein. Die Anwendungstechnologie des Glases ermöglicht eine nahtlose Integration in Dächer, Fassaden und andere architektonische Elemente, ohne die Ästhetik zu beeinträchtigen.
• Hervorragende Leistung: Die JAM54D41-430/LB-Module zeichnen sich nicht nur durch ihr elegantes Erscheinungsbild aus, sondern auch durch ihre beeindruckende Leistung. Die Photovoltaik-Glasmodule bieten eine hohe Energieerzeugung und einen effizienten Wirkungsgrad, um Ihre Solaranlage optimal auszunutzen.
• Langlebigkeit und Qualität: Durch strenge Qualitätskontrollen und hochwertige Glasmaterialien sind diese Solar-Glasmodule äußerst langlebig und widerstandsfähig gegen Umwelteinflüsse. Sie wurden entwickelt, um auch unter anspruchsvollen Bedingungen zuverlässig zu funktionieren.
• Energieeffiziente Glastechnologie: Unsere Solar-Glasmodule verwenden fortschrittliche Glastechnologie, die die Lichtdurchlässigkeit optimiert und gleichzeitig die Wärmeableitung verbessert. Dies führt zu einer effizienteren Energieerzeugung und einer längeren Lebensdauer Ihrer Anlage.
• Geringer Wartungsaufwand: Glasmodule erfordern in der Regel nur minimale Wartung, was die Betriebskosten niedrig hält und Ihnen langfristige Einsparungen ermöglicht.

Technische Eigenschaften:

• Hersteller: JA Solar
• Modul-Typ: JAM54D41-430W/LB
• Modulkategorie: Fullblack, Glas-Glas
• Maximale Leistung: 430 W
• Zellen: Mono-16BB, bifazial
• Größe: 1762 x 1134 x 30 mm (± 2 mm)
• Gewicht: 22 kg
• Garantie: 25 Jahre Produktgarantie, 30 Jahre lineare Leistungsgarantie
• Zulassungen nach Standards: IEC 61215, IEC 61730, ISO 9001:2015, ISO 14001:2015, ISO 45001:2018, IEC 62941:2019.

Mitgelieferte Kabel & Leitungsschutzschalter:

• Neu im Sortiment ab 10.2023: Smart Meter speziell für unseren Wechselrichter
• 1 x Überspannungsschutz-Set, bestehend aus mehreren Komponenten
• 6 mm² Solarmodul-Anschlusskabel, 100 Meter
• 4x Multi-Contact MC4 Kupplungsbuchse FEMALE /KBT4/6II-UR(konfigurierbar)

Wandverteiler mit Komponenten:

• 1 Stück X Wandverteiler & FI-Schutzschalter
• Sicherungsautomat 3 Polig & Sicherungsautomat 2 Polig

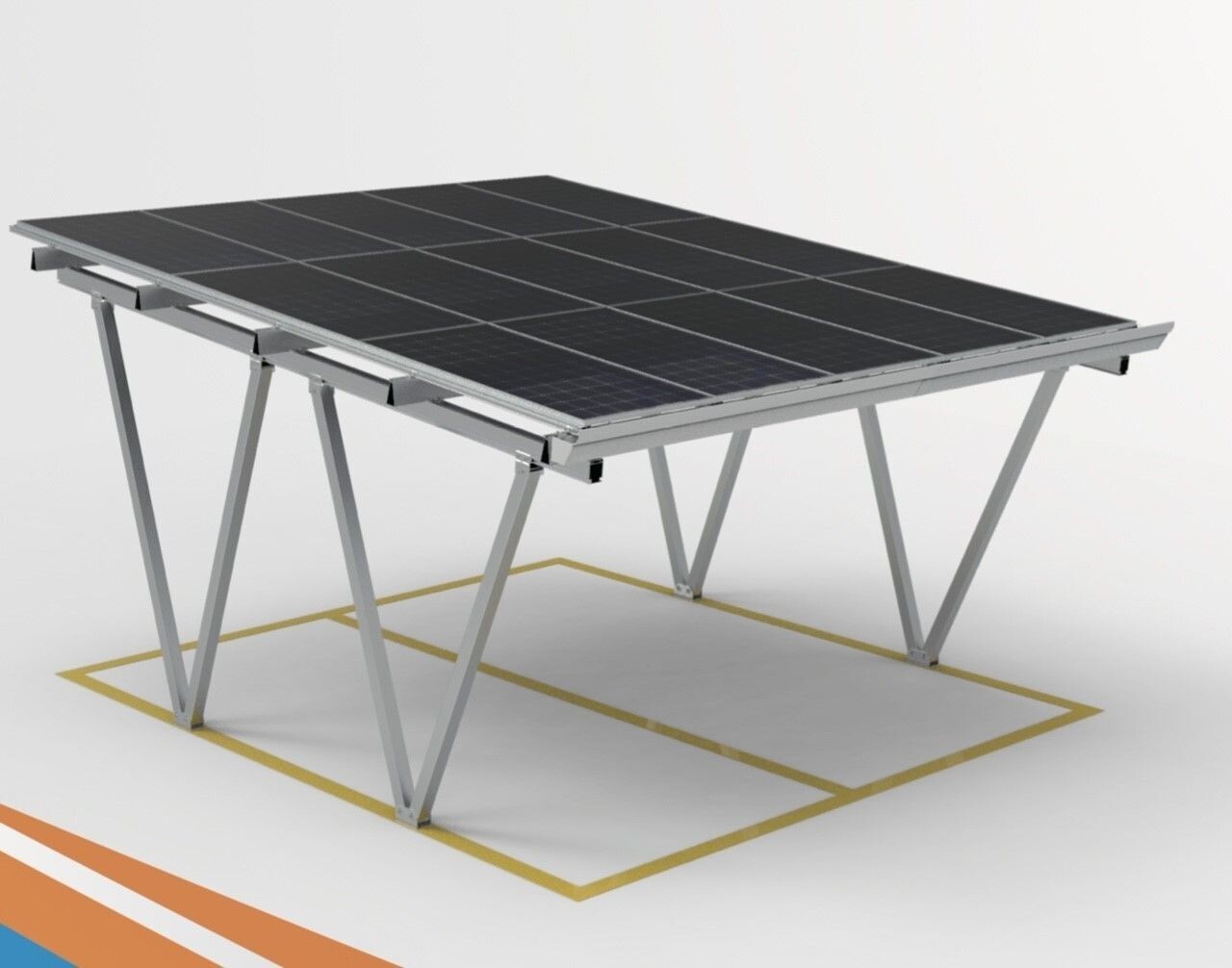

1 X GES Carport Komplettset für 2 Autos

Entdecken Sie unser Komplettset für Carport-PV-Anlagen, das alle benötigten Komponenten enthält! Mit unserem umfassenden Paket erhalten Sie alles, was Sie für den Aufbau Ihrer Carport-Solaranlage benötigen. Von den Solarmodulen über die Montagesysteme bis hin zu den Wechselrichtern und den Verbindungskabeln – unser Komplettset bietet Ihnen eine einfache und unkomplizierte Lösung für die Umsetzung Ihrer umweltfreundlichen Energieerzeugung. Verpassen Sie nicht die Chance, Ihr eigenes Carport-Komplettset zu erwerben und einen wichtigen Beitrag zum Umweltschutz zu leisten!

• Umweltfreundliche Energieerzeugung: Bis zu 15 PV-Solarmodule mit einer Gesamtleistung von 7 kWp generieren saubere Energie. Diese Kapazität unterstützt ein nachhaltiges Energiemanagement effektiv.
• Bequemlichkeit bei jedem Wetter: Das Be- und Entladen von Fahrzeugen ist unter allen Wetterbedingungen komfortabel möglich. Diese Annehmlichkeit gewährleistet, dass Wettereinflüsse den Komfort nicht beeinträchtigen.
• Platzangebot: Die Überdachung ist konzipiert, um zwei Fahrzeuge bequem unterzubringen. Dieses Merkmal stellt sicher, dass ausreichend Schutz für beide Fahrzeuge geboten wird.
• Robustheit und Langlebigkeit: Die Parkplatzüberdachung zeichnet sich durch Korrosionsbeständigkeit, Hagelsicherheit und Frostsicherheit aus. Eine zusätzliche Überlegung könnte sein, sie explizit als “wetterbeständig” zu beschreiben, um alle Aspekte der Widerstandsfähigkeit gegen Umwelteinflüsse abzudecken.
• Einfache Installation: Der Aufbau der Überdachung erfolgt in wenigen, einfachen Schritten.

Produktbeschreibung:

Entdecken Sie unser innovatives Carport mit integrierter Solarladefunktion, das nicht nur Ihr Fahrzeug vor den Elementen schützt, sondern auch die Umwelt respektiert und Ihre Energiekosten senkt. Hier sind die herausragenden Merkmale unseres Produkts:

Langlebig und korrosionsbeständig: Hergestellt aus hochwertiger Aluminiumlegierung und rostfreiem Edelstahl, bietet unser Carport eine außergewöhnliche Langlebigkeit und Widerstandsfähigkeit gegenüber Korrosion. Diese robuste Konstruktion gewährleistet eine langfristige Nutzung, selbst unter extremen Wetterbedingungen.

Stark genug für jedes Wetter: Unser Carport ist konzipiert, um starken Schneelasten und stürmischen Bedingungen standzuhalten. Dank seiner soliden Bauweise bietet er Ihrem Fahrzeug einen sicheren Schutz, während die Installation dank seines intelligenten Designs mühelos vonstattengeht.

Regenfest und energieeffizient: Mit einer speziellen Regenabweisungsfunktion schützt unser Carport Ihr Fahrzeug zuverlässig vor Niederschlägen. Gleichzeitig nutzt er die Kraft der Sonne, um Solarstrom zu erzeugen, und trägt so zur Reduzierung Ihrer Energiekosten bei. Diese innovative Funktion macht optimalen Gebrauch von Landressourcen und ist umweltfreundlich mit starken Recyclingmöglichkeiten.

Flexibel und kundenspezifisch: Unser Carport kann individuell an Ihre Bedürfnisse angepasst werden. Ob Größe, Neigungswinkel oder spezielle Anforderungen - wir bieten maßgeschneiderte Lösungen, um sicherzustellen, dass Ihr Carport perfekt zu Ihren Bedürfnissen passt.

Technische Daten:

• Gewicht: 250 kg
• Strukturmateriale: Aluminiumlegierung, Edelstahl
• Länge: 6000 mm
• Breite: 5000 mm
• Maximale Windlast: 60 m/s
• Maximale Schneelast: 1,4 kN/m²
• Neigungswinkel: 5-10-15 Grad
• Integrierte Solaranlage: Das Carport ist speziell für die Integration von Solarmodulen (1722 x 1134 x 30 mm) konzipiert

Unser Carport ist die ideale Wahl für umweltbewusste Kunden, die Wert auf Qualität, Nachhaltigkeit und Energieeffizienz legen. Mit seinem erstklassigen Schutz und seiner innovativen Solarladefunktion ist er nicht nur eine Investition in die Sicherheit Ihres Fahrzeugs, sondern auch in eine nachhaltigere Zukunft.

Garantie

• Photovoltaikmodule: 25 Jahre Produktgarantie, 30 Jahre lineare Leistungsgarantie
• Wechselrichter: 10 Jahre Garantie
• Batteriespeicher: 10 Jahre
• Carport: 25 Jahre

Verfügbare Downloads:

• Ja Solar Photovoltaik-Module
• DEYE Betriebsanleitung herunterladen
• DEYE Certificate of Conformity
• Zertifikat für den Netz- und Anlagenschutz

• Downloadbereich Wechselrichter

• CE & TÜV Zertifikate
• Carport-System


Sie haben noch Fragen? Bitte rufen Sie uns unter 06131 307 62 69 an, wir helfen Ihnen gern weiter.
