Unsere Montagesysteme für Ihre Solaranlage

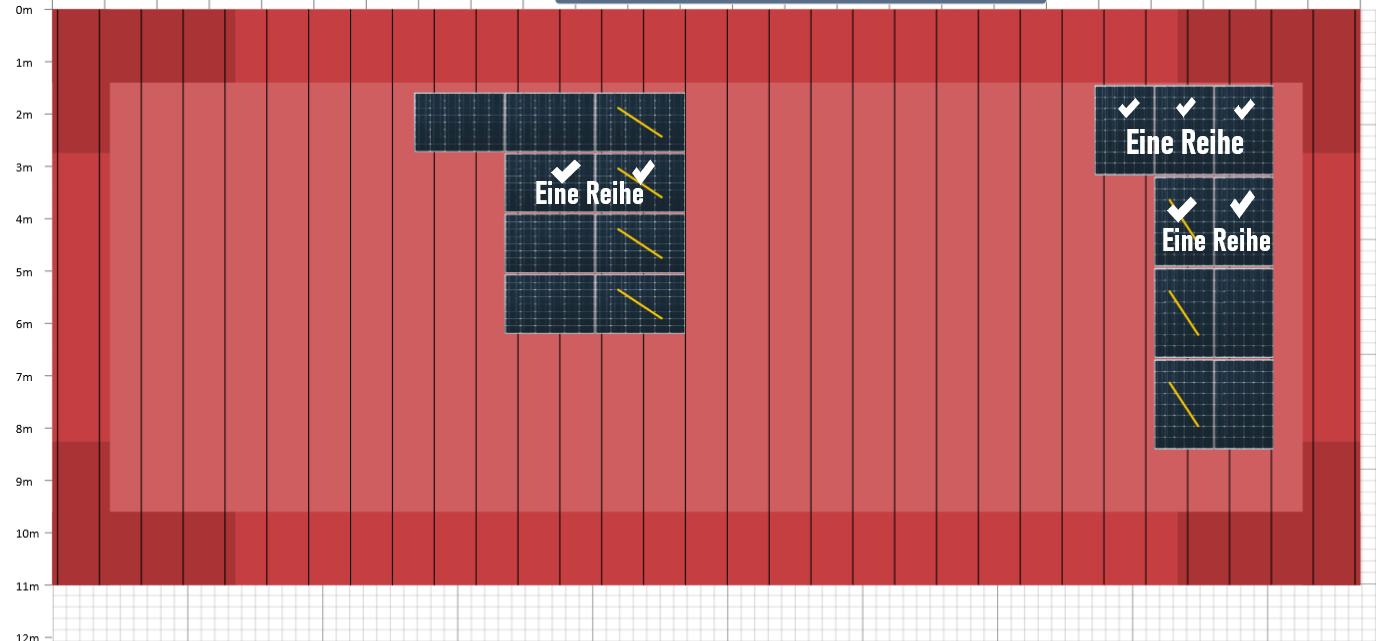

Bei einem Pfannendachsystem können Sie bis zu 12 Reihen vertikal oder horizontal erweitern. Dabei haben Sie für jede Reihe die Auswahl aus den Optionen 2, 4, 6, 8, 10, 12, 14, 16, 18 oder 20 Solarmodulen.  Es ist möglich, das System mit 1, 3, 5, 7, 9, 11, 13 oder 15 Solarmodulen zu nutzen. Die Anpassung der Schienen erfordert nur einen geringen Aufwand von Ihnen. Während des Bestellprozesses können Sie von uns zusätzliches Montagematerial für Ihre Solaranlage mit Speicher anfordern.


PV Montageanleitung

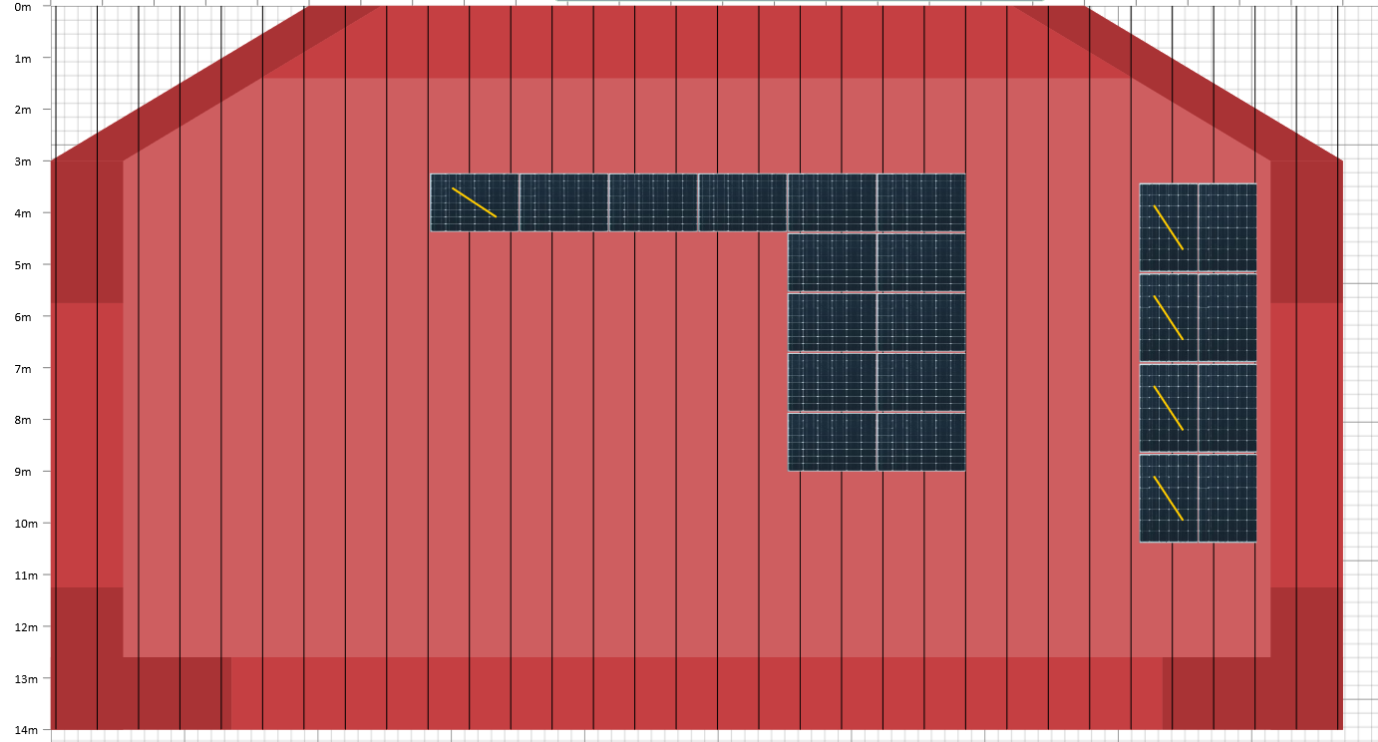

Bei einem Pultdach, Walmdach, Trapezdach, Welldach, Biberschwanzdach, Schieferdach können Sie die Module Vertikal oder Horizontal in 1 bis 15 Reihen je nach Platzbedarf auf Ihrem Dach aufstellen. Erste Reihe z.B. 1 bis 15 Module


PV Montageanleitung Solarmodule

Das GES Montagesystem für Pfannendächer ist in Schwarz und Silber erhältlich.

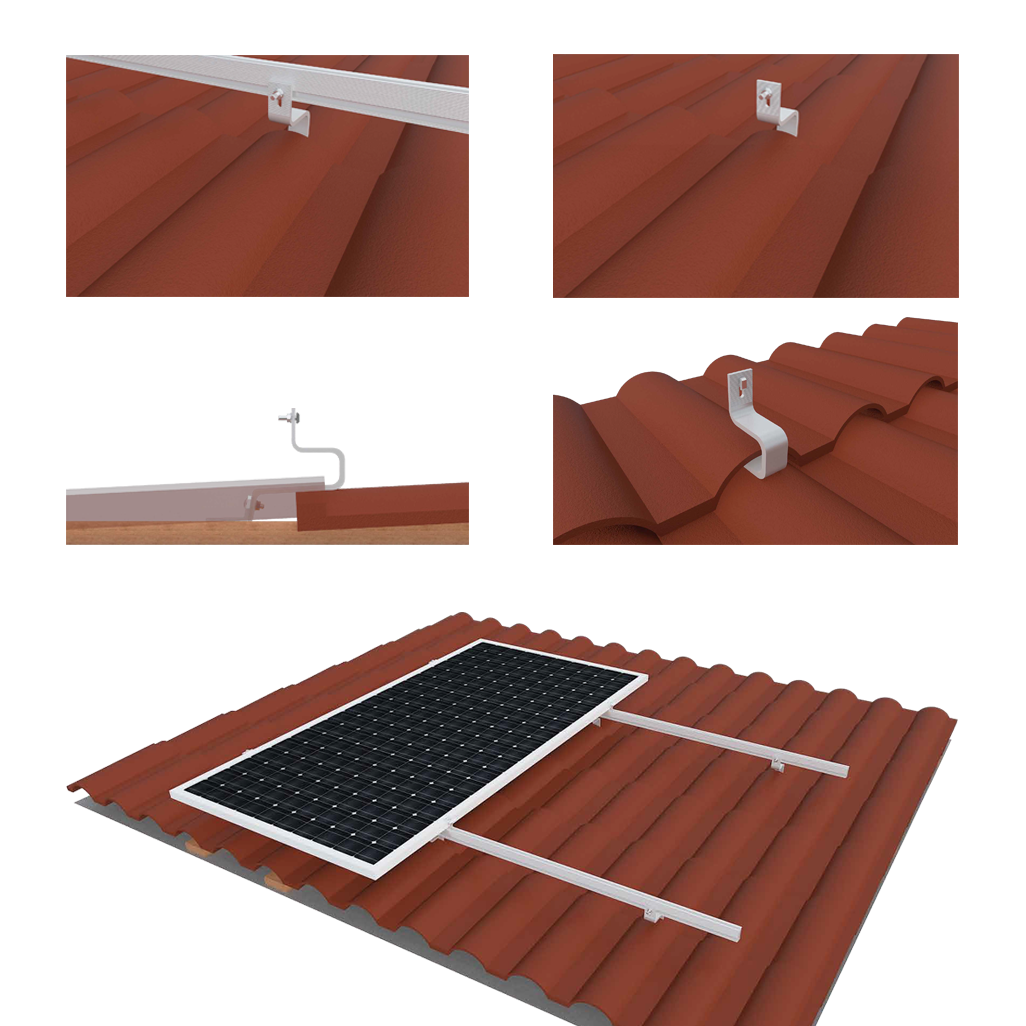

GES Montagesystem für Ziegeldächer: Ideale Lösung für Solarenergieanlagen

Wenn Sie nach einer zuverlässigen und effizienten Möglichkeit suchen, Solarmodule auf Ihrem Ziegeldach zu installieren, dann ist das GES Montagesystem die ideale Lösung für Sie. Unser hochwertiges Montagesystem wurde speziell entwickelt, um die Installation von Solarmodulen auf Ziegeldächern einfach und sicher zu gestalten.


Robuste Konstruktion für langfristige Zuverlässigkeit

Unser Montagesystem besteht aus hochwertigen Materialien und ist für eine langfristige Nutzung konzipiert. Es ist stabil und langlebig, um den verschiedenen Wetterbedingungen standzuhalten.


Einfache Installation mit modularem Design

Das GES Montagesystem zeichnet sich durch eine benutzerfreundliche Installation aus. Dank unserer klaren Anleitungen und des modularen Designs können Sie Ihre Solarmodule schnell und unkompliziert montieren.


Ziegelschonend: Schützen Sie Ihre Dachziegel

Unser System wurde so entwickelt, dass es Ihre Ziegeldächer nicht beschädigt. Es sorgt für eine gleichmäßige Lastverteilung und schützt Ihre wertvollen Dachziegel.


Anpassbarkeit an Ihre individuellen Anforderungen

Das GES Montagesystem ist vielseitig einsetzbar und kann an die spezifischen Anforderungen Ihres Daches und Ihrer Solarenergieanlage angepasst werden.


Sicherheit steht an erster Stelle:

Wir legen großen Wert auf Sicherheit. Unser Montagesystem erfüllt alle relevanten Sicherheitsstandards und gewährleistet einen sicheren Betrieb Ihrer Solarenergieanlage.


Investition in die Zukunft: Langlebige Qualität

Nutzen Sie die Kraft der Sonne, um Energie zu erzeugen, und vertrauen Sie auf das GES Montagesystem, um Ihre PV-Anlage sicher und effizient auf Ihrem Ziegeldach zu installieren. Kontaktieren Sie uns noch heute, um weitere Informationen zu erhalten und Ihr Projekt zu starten. Machen Sie Ihren Beitrag zur nachhaltigen Energieerzeugung und wählen Sie das GES Montagesystem für Ziegeldächer. In der folgenden Übersicht finden Sie


Unsere Premium Montagekomponenten für Ziegeldach:


Mittellast-Dachhaken 3-fach-verstellbar:

Unsere 3-fach-verstellbaren Mittellast-Dachhaken bieten eine robuste Befestigungslösung für Ihr Ziegeldach. Sie sind flexibel einstellbar und gewährleisten eine sichere Montage Ihrer Solarmodule.


Tellerkopfschrauben M8x100mm:

Verlassen Sie sich auf unsere M8x100mm Tellerkopfschrauben, um Ihre Solarmodule fest und zuverlässig zu befestigen. Diese Schrauben bieten eine zuverlässige Verbindung und maximale Stabilität.


Montageschiene Typ- 2 Standard in 1200 mm:

Unsere Montageschiene Typ-2 Standard in 1200 mm Länge ist die perfekte Wahl für eine sichere Installation Ihrer Solarmodule auf Ihrem Ziegeldach. Sie ist stabil und langlebig.


Hammerkopfschrauben M10:

Die M10 Hammerkopfschrauben bieten eine zuverlässige Verbindung für Ihre Montageschiene und sorgen für eine stabile Befestigung Ihrer Solarmodule.


Sechskantsperrzahnmutter M10:

Sichern Sie Ihre Montage mit unseren M10 Sechskantsperrzahnmutter. Sie gewährleisten eine feste und dauerhafte Verbindung Ihrer Komponenten.

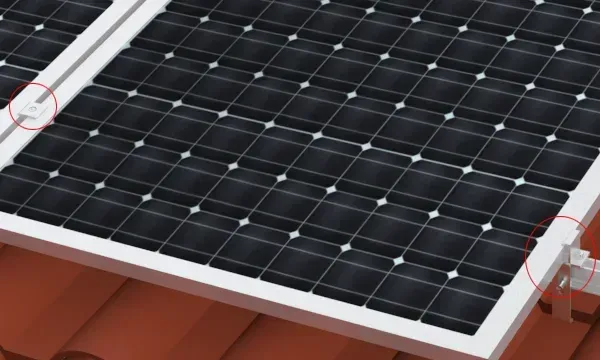

Endklemme-Klick System:

Unsere Endklemmen mit Klick-System ermöglichen eine einfache und sichere Fixierung Ihrer Solarmodule am Ende der Montageschiene.


Mittelklemmen-Klick-System:

Die Mittelklemmen mit Klick-System bieten eine stabile Halterung für Ihre Solarmodule auf der Montageschiene und gewährleisten eine gleichmäßige Verteilung der Last.


Schienenverbinder Typ- 1 Standard:

Unsere Schienenverbinder Typ-1 Standard erleichtern die Montage und sorgen für eine zuverlässige Verbindung zwischen den Montageschienen.


Endkappen :

Die Endkappen verleihen Ihrem Montagesystem ein sauberes und ästhetisches Finish und schützen gleichzeitig vor Witterungseinflüssen.


Technische Daten


  • Material SUS304 & Zink-Nickel-Legierung elektrolytisch beschichtetes Stahlmaterial
  • Maximale Länge des Solarmoduls 2200mm
  • Mögliche Breite des Solarmoduls: zwischen 751mm und 1313mm
  • Mögliche Dicke des Solarmoduls: zwischen 30 und 50mm
  • Herstellergarantie 10 Jahre
  • Gewicht 20kg
  • Windlast 60m/s  -  Schneelast   1.6KN/㎡

GES Montagesysteme 4 in 1 für Fassaden, Balkone, Flachdächer und Freiflächen , einstellbarer Winkelbereich 10° bis 30°   - (silber/schwarz)


  • Leicht, robust und einfach zu montieren
  • Flexibel einstellbarer Neigungswinkel von 10° bis 30°
  • Sichere und langlebige Montage durch hochwertigste korrosionsfreie Materialien aus Edelstahl und Aluminium
  • 10 Jahre Herstellergarantie


Technische Daten


  • Material AL6005-T5, SUS304, EPDM
  • Maximale Länge des Solarmoduls 2200mm
  • Mögliche Breite des Solarmoduls: zwischen 751mm und 1313mm
  • Mögliche Dicke des Solarmoduls: zwischen 30 und 50mm
  • Einstellbarer Winkelbereich 10° bis 30°
  • Herstellergarantie 10 Jahre
  • Gewicht 8kg

GES Montagesystem für Trapezblechdach & Metalldach


  • Leicht, robust und einfach zu montieren
  • Flexibel einstellbarer Neigungswinkel von 0° bis 15°
  • Sichere und langlebige Montage durch hochwertigste korrosionsfreie Materialien
  • 10 Jahre Herstellergarantie
  • Anwendbar fur verschiedene Metalldacher
  • Projecktabhangiges Design, flexible Auswahl der Befestigungskomponenten
  • Zeit- und lnstallationskostenersparen
  • Durch vorinstallierte Komponenten und verstandliche Bedienungsanleitungen konnen die Aufbauzeit vor Ort und die lnstallationskosten gesenkt werden und somit die Kapitalrendite erhoht werden
  • Komptabilität mit verschiedenen Solarmodulen
  • Kompatibel mit den meisten gerahmten 60 und 70 Zellen Modulen,Halbzellen und rahmenlosen Modulen


Technische Daten


  • Material Q235B (Hot-Dip Gaflanisiert) & Al6005-T5 (Anodisch behandelt)
  • Maximale Länge des Solarmoduls 2200mm
  • Mögliche Breite des Solarmoduls:  zwischen 751mm und 1313mm
  • Mögliche Dicke des Solarmoduls : zwischen 30 und 50mm
  • Einstellbarer Winkelbereich 0° bis 15°
  • Gewicht 5kg
  • Windlast   60m/s  - Schneelast  16KN/m²

GES Montagesystem für Flachdach -  Ost-West-Ausrichtung


Das Flachdach-Montageset wurde speziell für die Ost-West-Ausrichtung von Solarmodulen entwickelt und bietet eine hocheffiziente Lösung für die Installation von Solaranlagen auf Flachdächern. Es ist besonders geeignet für Dächer mit geringer Neigung, um eine maximale Energiegewinnung zu ermöglichen.


Optimale Flächennutzung:


Dieses Montageset ermöglicht die Befestigung von bis zu 4 Solarmodulen und sorgt somit für eine effiziente Nutzung der verfügbaren Dachfläche. Durch die Ost-West-Ausrichtung wird die solare Energieerzeugung optimiert, indem die Module sowohl morgens als auch nachmittags Sonnenlicht einfangen.


Technische Daten:

  • Ausrichtung: Horizontal
  • Neigungswinkel: 10°
  • Materialien: Al6005-T5, AL5052-0 und ZAM (Zink-Aluminium-Magnesium-Beschichtung) für eine langlebige und korrosionsbeständige Konstruktion
  • Maximale Windgeschwindigkeit: Belastbar bis zu 40 m/s (entspricht 144 km/h)
  • Schneelast: Ausgelegt für Schneelasten bis zu 1,4 kN/m²
  • Gewicht: 21 kg


Kompatibilität:


Das Montageset ist kompatibel mit allen gängigen Solarmodulen, die eine Breite von 990 bis 1150 mm und eine maximale Dicke von 35 mm aufweisen. Dies macht es vielseitig einsetzbar für eine Vielzahl von Modultypen.

Einfache Installation:
Das Set enthält alle notwendigen Bauteile für die sichere Montage von 4 Solarmodulen. Es ist für eine schnelle und einfache Installation konzipiert, wobei Ballastblöcke separat hinzugefügt werden müssen, um zusätzliche Stabilität zu gewährleisten.


Zusammenfassung der Eigenschaften:


  • Flachdach-Montageset für Ost-West-Ausrichtung
  • Set für 4 Solarmodule
  • Horizontal ausgerichtete Module mit 10° Neigungswinkel
  • Hergestellt aus robusten und langlebigen Materialien: Al6005-T5, AL5052-0, ZAM
  • Geeignet für Windgeschwindigkeiten bis 40 m/s und Schneelasten bis 1,4 kN/m²
  • Kompatibel mit Solarmodulen von 990 bis 1150 mm Breite und bis zu 35 mm Dicke
  • Einfach zu montieren, ballastblockbereit


Dieses Montageset bietet eine zuverlässige Lösung für die Installation von Solarmodulen auf Flachdächern, um die Energieerzeugung in verschiedenen Umgebungen zu maximieren.

PV-Montagesystem für Bodenaufstellung und Flachdach

Das PV-Montagesystem ist die ideale Lösung für eine einfache und sichere Installation von Solaranlagen auf Flachdächern oder auf dem Boden – ganz ohne Bohren, Klemmen oder Haken. Das System wird unkompliziert aufgestellt und sollte zur Stabilisierung mit handelsüblichen Betonsteinen beschwert werden. Plattenträger und Betonsteine sind nicht im Lieferumfang enthalten.


Produktmerkmale:


  • Einfache Installation – Kein Bohren erforderlich
  • Flexibel erweiterbar – Modulares System durch integrierte Verbinder
  • Zertifizierte Qualität – TÜV- und ISO-zertifiziert für höchste Sicherheitsstandards
  • Hochwertige Aluminiumprofile – Material: 6005-T5 für Langlebigkeit und Robustheit
  • Elegantes Design – Profile in edlem Schwarz
  • Schienenlänge pro Einheit – 2 x 2400 mm
  • Kompatibilität – Geeignet für Standardmodule bis 176 cm Höhe und 115 cm Breite


Mit diesem Montagesystem erhalten Sie eine zuverlässige und langlebige Lösung, die die Installation Ihrer PV-Anlage auf Flachdächern oder auf dem Boden mühelos macht.

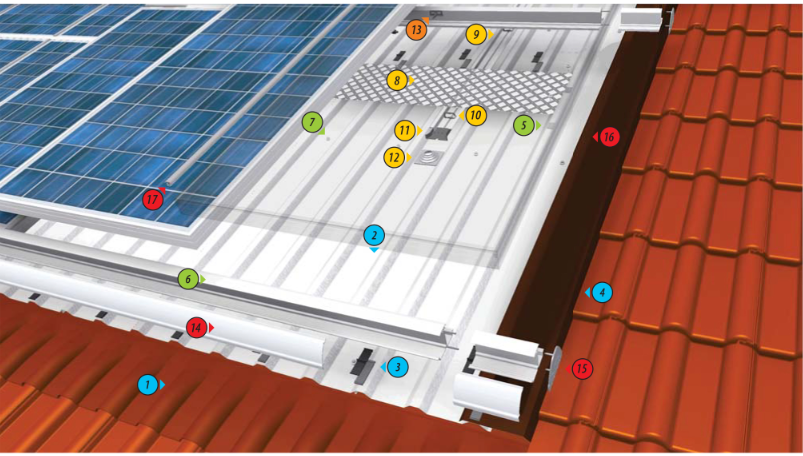

Weitere Indach- und Aufdach-Montagesysteme für Pfannen-, Trapez-, Biberschwanz-, Schiefer- und Flachdächer

Hier präsentieren wir Ihnen Referenzen zu unseren erfolgreich durchgeführten Projekten.
